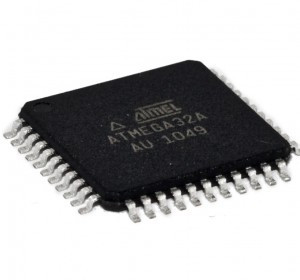

ATMEGA32A - AU

Atmega32/L є КМОП 8 - бітним мікроконтролером побудованим на розширеній AVR RISC архітектурі. Використовуючи команди виконуються за один машинний такт, контролер досягає продуктивності в 1 MIPS на робочій частоті 1 МГц, що дозволяє розробнику ефективно оптимізувати споживання енергії за рахунок вибору оптимальної продуктивності.

AVR ядро поєднує розширений набір команд із 32 робочими регістрами загального призначення. Всі 32 регістри з'єднані з АЛУ, що забезпечує доступ до двох незалежних регістрів на час виконання команди за один машинний такт. Завдяки обраній архітектурі досягнута найвища швидкість коду і відповідно висока продуктивність в 10 разів перевершує швидкість відповідного CISC мікроконтролера.

ATmega32/L містить 32Кбайт внутрисистеммно програмованої FLASH пам'яті програм, допускає читання під час запису, 1024 байт EEPROM, 2К байт SRAM , 32 робочих регістра, JTAG інтерфейс сканування внутрішніх регістрів, вбудовану систему налагодження та програмування, три гнучких таймера- лічильника з модулем порівняння, внутрішні і зовнішні переривання, послідовний програмний інтерфейс USART, байт-орієнтований двопровідний послідовний інтерфейс, 8-канальний 10-бітний АЦП з диференціальним програмованим підсилювачем ( тільки для TQFP ), програмований Watchdog таймер з внутрішнім генератором, порт SPI і шістьма режимами заощадження енергії. В режимі Idle ЦПУ не функціонує в той час як функціонують USART, двопровідний інтерфейс, АЦП, SRAM, таймери - лічильники, SPI порт і система переривань. У Atmega32 існує спеціальний режим придушення шуму АЦП, при цьому в цілому в сплячому режимі функціонує тільки АЦП і асинхронний таймер для зменшення цифрових шумів перетворення. В режимі Викл. процесор зберігає вміст всіх регістрів, заморожує генератор тактових сигналів, зупиняє всі інші функції кристала до приходу зовнішнього переривання або надходження зовнішньої команди Reset. В режимі очікування працює один тактовий генератор, при зупинці інших функцийй контролера. Завдяки швидкому переходу в нормальний режим роботи, в тому числі і за зовнішнім переривання Atmega32 успішно пристосовується до зовнішніх умов роботи і вимагає менше енергії, чащще опиняючись в режимі Викл. У розширеному режимі очікування в робочому стані знаходяться основний генератор і асинхронний генератор.

Мікросхеми випускаються при використанні Atmel технології енергонезалежній пам'яті високої щільності. Вбудована ISP FLASH пам'ять дозволяє перепрограмувати область програмної пам'яті внутрисистеммно через послідовний інтерфейс SPI стандартним програматором, або використовуючи системну програму з енергонезалежної пам'яті працює в AVR ядрі. Комбінація розширеної 8 - бітної RISC архітектури ЦПУ і твердотільної FLASH пам'яті забезпечують Atmega32 високу гнучкість і економічну ефективність у вбудованих системах управління.

Основні параметри
