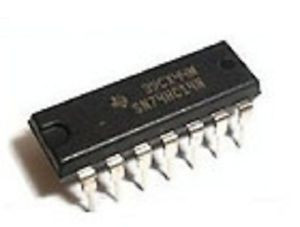

Мікросхема логіки SN74HC14N, DIP-14

  • Більше 10 од.
  • Оптом і в роздріб
  • Код: 01707

13,50 ₴

Показати оптові ціни

Мінімальна сума замовлення на сайті — 200 грн

Мікросхема логіки SN74HC14N, DIP-14
Мікросхема логіки SN74HC14N, DIP-14Більше 10 од.
13,50 ₴
+380661782889
  • +380 (93) 045-66-80
    Офіс інтернет-магазину
  • +380 (66) 178-28-89
    Офис интернет-магазина
  • +380 (96) 597-68-62
    Офис интернет-магазина
  • +380 (66) 906-32-99
    Магазин - пр. Слобожанский, 83/3
  • +380 (95) 794-65-82
    Магазин - пр. Слобожанский, 83/3
+380661782889
  • +380 (93) 045-66-80
    Офіс інтернет-магазину
  • +380 (66) 178-28-89
    Офис интернет-магазина
  • +380 (96) 597-68-62
    Офис интернет-магазина
  • +380 (66) 906-32-99
    Магазин - пр. Слобожанский, 83/3
  • +380 (95) 794-65-82
    Магазин - пр. Слобожанский, 83/3
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

SN74HC14N DIP-14

Тригер Шмітта інвертується х 6

Тригер Шмітта — це компонент електронного пристрою, функція якого є формування постійно змінюється сигналу на вході в серію прямокутних імпульсів на виході. Застосовується в аналого-цифрових перетворювачах, фільтрах, лініях зв'язку.

Тригер Шмітта має свою відмінність від інших видів тригерів тим, що він має єдиний вхід і один вихід і не має властивості пам'яті. Тригер Шмітта складається з двох інверторів, які мають позитивно-зворотний зв'язок (ПОС), в результаті чого стан виходу тригера може змінюватися лавиноподібно.

Принципова схема роботи тригера Шмітта на ОУ зображена нижче.

Схема роботи тригера Шмітта на ОУ

ОУ подключен к двухполярному блоку питания на 5 вольт. На инверсный вход DA1 поступает синусоидный  сигнал равный амплитуде 2 В. Сопротивления R1 и R2 имеют значения 25 кОм и 10 кОм. Напряжение на прямом выводе DA1 поступает с делителя напряжения построенного на резисторах R1 и R2, который подключен к выходу ОУ.  Формула расчета для определения напряжения насыщения:


  1. Uвх1 = +U*R2/(R1+R2) = 3,5*10/35 = 1 В
  2. Uвх1 = -U*R2/(R1+R2) = -3,5*10/35 = -1 В

Когда на выходе ОУ напряжение с положительным потенциалом насыщения – на прямом входе напряжение равно  1 вольту. Предположим, входной электрический сигнал постепенно увеличивается с нуля. Пока потенциал входного сигнала не превышает напряжения на прямом входе – схема находится в стабильном состоянии. Чуть только входной электрический сигнал превзойдет величину в  1 вольт, напряжение на входе ОУ сменит свою полярность на отрицательное напряжение  насыщения. Это поменяет напряжение на прямом входе ОУ, и оно будет равно -1 вольт.

Входной электрический сигнал постепенно будет увеличиваться до максимума, а затем начнет уменьшаться. После того как амплитуда сигнала на входе станет менее 1 вольта, то на выходе ОУ будет так же отрицательный потенциал насыщения. Как только сигнал на входе пройдет величину -1В, напряжение на выходе   поменяется и будет равным положительному потенциалу насыщения.

На графике можно наблюдать зависимость выходного напряжения триггера Шмитта от входного.

График работы триггера Шмитта на ОУ

В результате такой работы схемы шумы входного сигнала не будут влиять на выходной сигнал.



Характеристики
Основні
Країна виробникКитай
Тип мікросхемиОпераційний підсилювач
Тип корпусуDIP
