Модуль живлення Breadboard Power Supply MB102

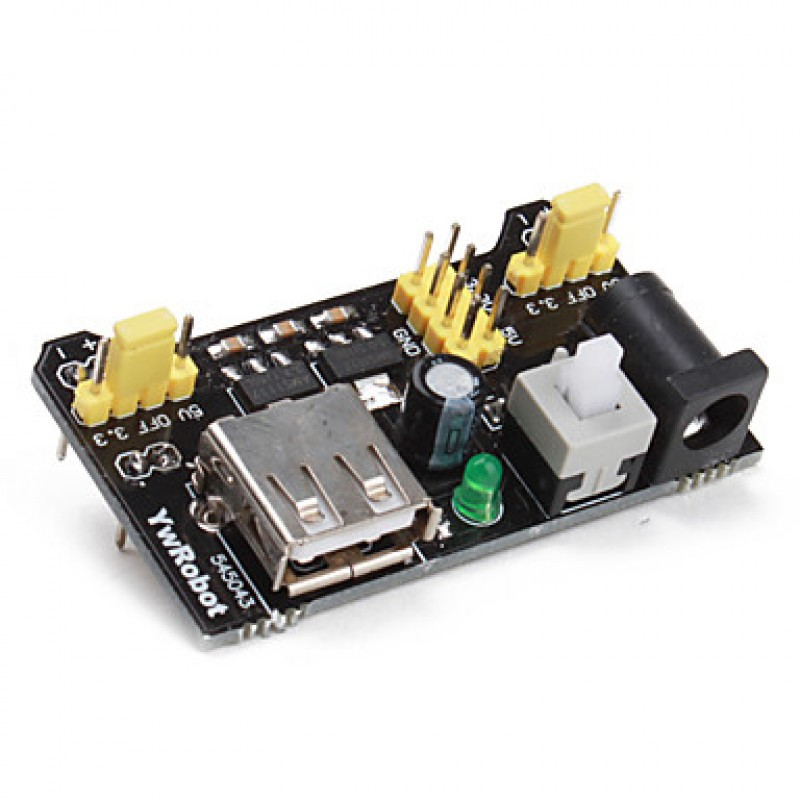

Модуль являє собою стабілізатор постійної напруги. Має два виходи. Формує одночасно два вихідних фіксованих напруги на кожному виході за Вашим вибором. Для позначення типу пристрою використовуються найменування MB102 або MB-V2, на платі застосовується маркування 545043. Ми пропонуємо на нашому сайті версію 2.0 стабілізатора MB102.

Конструкція пристрою забезпечує легку установку на макетну плату Arduino EIC-102 для монтажу без пайки або Arduino EIC-402. Розміри макетної плати 165 x 55 мм Можна застосувати модуль живлення Breadboard Power Supply MB102 для постачання електроживленням приладу, який живиться від USB порту. Стабілізацію напруги виконують дві мікросхеми, включені послідовно: AMS1117-5.0 і AMS1117-3.3 Мікросхеми мають захист від перевантаження по струму і перегріву. При відключенні стабілізатора 5 стабілізатор 3,3 В припиняє роботу. Для індикації включення на платі встановлений світлодіод, який живиться напругою 5 В, там же є натискний тумблер включення.

Електрична схема



Встановлення і підключення

При установці модуля стабілізатора на макетну плату Arduino акуратно дотримуйтесь полярності подачі живлення. Правильна установка модуля можлива тільки з одного боку, але з-за збігу отворів можна помилково поставити стабілізатор на іншу сторону макетної плати. На виступах плати модуля біля контактних майданчиків штирів з'єднувачів звернених вниз нанесене маркування "+" і "–". Встановити треба так, щоб знак "+" відповідав червоній смузі, а "–" синьої. Так модуль живлення MB102 забезпечує одночасну подачу енергії на верхню і нижню пари шин живлення макетної плати Arduino.

Завдяки перемичкам, що знаходяться біля виступів плати можна дивлячись на маркування встановити напругу, яка подається на кожну пару провідників живлення. Встановлення перемички на два середніх провідника відключає харчування в комутованих лініях. Якщо на обох виходах перемичками вибрано відключення, то світлодіод не буде світитися.

Ближче до середини плати стабілізатора розташована вилка з восьми контактів. Встановлювати на неї перемички не можна. Вилка забезпечує підключення джгута проводів живлення пристроїв, розташованих поза макетної плати. На контактах живлення USB з'єднувача, що має тип А, напруга 5 В для постачання харчуванням відповідних приладів через USB кабель.
Напруга на стабілізатор подається через круглий з'єднувач. Для цього використовується штекер DJK-02A, його контактна частина має розміри діаметр x 2,1 5,1 мм, центральний контакт – плюс. Для запобігання неполадок у разі помилки полярності в цьому роз'ємі далі вхідна ланцюг модуля містить діод.

Запобіжні заходи

USB це один з виходів пристрою. Забороняється використовувати роз'єм USB в якості входу для підключення модуля до харчування. Це призведе до псування мікросхеми стабілізатора 5 В і порту USB. Для тривалої роботи стабілізатора в різних проектах наводимо запобіжні заходи. При експлуатації слід уникати критичних режимів, при яких споживаний навантаженням струм наближається до гранично допустимого значення і не допускати перегріву мікросхем, незважаючи на те, що модуль живлення MB102 має власні засоби захисту.
