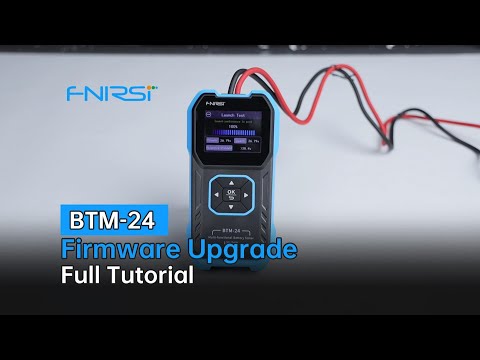

Тестер акумуляторних батарей FNIRSI BTM-24 (12V/24V)

Тестер акумуляторних батарей FNIRSI BTM-24 (12V/24V)

   FNIRSI BTM-24 — професійний компактний тестер акумуляторних батарей для швидкої та точної діагностики 12-вольтових і 24-вольтових систем. Прилад вимірює напругу, внутрішній опір, пусковий струм CCA, оцінює ступінь заряду та стан акумулятора, а також дозволяє перевіряти роботу системи запуску, навантаження та заряджання. Тестер підтримує шість міжнародних стандартів оцінювання CCA: CCA, IEC, EN, DIN, JIS і GB, а результати відображаються на 2,4-дюймовому кольоровому екрані.

Особливості
🔹 Підтримка 12 В і 24 В. FNIRSI BTM-24 підходить для діагностики акумуляторних систем із номінальною напругою 12 В та 24 В. Це дозволяє використовувати один прилад для легкових автомобілів, вантажного транспорту, промислової та іншої техніки.
🔹 Тестування різних типів акумуляторів. Прилад підтримує AGM, GEL, EFB та стандартні заливні свинцево-кислотні акумулятори, включаючи AGM з плоскими та спіральними пластинами.
🔹 Вимірювання CCA до 2000 А. Діапазон тестування пускового струму становить 0–2000 CCA. Доступна підтримка шести міжнародних стандартів, що дозволяє використовувати відповідний стандарт залежно від маркування акумулятора.
🔹 Комплексна діагностика. BTM-24 визначає напругу, внутрішній опір, SoC, SoH, CCA та оцінює поведінку акумулятора під навантаженням. Результат тесту супроводжується зрозумілою оцінкою стану акумулятора.
🔹 Перевірка систем автомобіля. Тестер підтримує перевірку пуску двигуна, зарядної системи та навантаження. Передбачено відображення зміни напруги у вигляді графіка для зручнішого аналізу результатів.

Переваги
✔ CCA до 2000 А
✔ Системи 12 В/24 В
✔ Шість стандартів CCA
✔ Вимірювання внутрішнього опору
✔ Перевірка запуску
✔ Аналіз заряджання
✔ Кольоровий TFT-екран
✔ Компактний корпус

Застосування
✅ Діагностика автомобільних акумуляторів
✅ Перевірка акумуляторів 12 В
✅ Перевірка акумуляторів 24 В
✅ Тестування системи запуску
✅ Перевірка генератора
✅ Діагностика системи заряджання
✅ Перевірка акумулятора під навантаженням
✅ Контроль стану AGM/GEL/EFB
✅ Автосервіс та майстерні
✅ Промислове застосування

Опис інтерфейсів
🔸 Тестові затискачі — використовуються для підключення приладу безпосередньо до клем акумулятора. Ізольовані затискачі забезпечують надійне та безпечне з'єднання.
🔸 2,4" кольоровий TFT-дисплей — відображає результати вимірювань, параметри тестування, оцінку стану акумулятора та графіки зміни напруги.
🔸 Кнопки керування — використовуються для вибору режимів тестування, параметрів акумулятора та підтвердження операцій.
🔸 Роз'єм передачі даних — використовується для підключення комплектного кабелю.
🔸 Індикаторні повідомлення — відображають оцінку стану акумулятора та результати діагностики у зрозумілому форматі.

Інструкція до використання
1️⃣ Переконайтеся, що акумулятор відповідає підтримуваній системі 12 В або 24 В.
2️⃣ Підключіть червоний затискач до позитивної клеми акумулятора, а чорний — до негативної.
3️⃣ Увімкніть FNIRSI BTM-24 та виберіть необхідний режим тестування.
4️⃣ Для тесту акумулятора виберіть відповідний тип батареї та стандарт CCA, зазначений на її корпусі.
5️⃣ Встановіть номінальне значення CCA відповідно до маркування акумулятора.
6️⃣ Запустіть тест та дочекайтеся завершення вимірювання.
7️⃣ Перегляньте напругу, внутрішній опір, CCA, SoC та SoH, а також підсумкову оцінку стану акумулятора.
8️⃣ Для перевірки запуску виконайте тест під час запуску двигуна та проаналізуйте падіння напруги.
9️⃣ Для перевірки зарядної системи запустіть відповідний режим та оцініть максимальну, мінімальну й змінну напругу.
🔟 Після завершення роботи вимкніть прилад та від'єднайте затискачі від акумулятора.

Заходи безпеки
⚠️ Перед підключенням перевірте полярність клем акумулятора.
⚠️ Не допускайте короткого замикання між затискачами.
⚠️ Не використовуйте прилад для акумуляторних систем із напругою, що не відповідає підтримуваному діапазону 12 В/24 В.
⚠️ Під час тестування акумулятора автомобіля дотримуйтесь інструкцій виробника щодо вимкнення двигуна та положення ключа запалювання.
⚠️ Під час перевірки навантаження дотримуйтесь встановленого виробником порядку виконання тесту.
⚠️ Не допускайте падіння, сильних ударів та механічних пошкоджень приладу.
⚠️ Не використовуйте тестер під дощем або в умовах туману та надмірної вологості.
⚠️ Зберігайте прилад у сухому та чистому місці, захищеному від прямого сонячного проміння.
⚠️ Робоче середовище має відповідати температурному діапазону −5…40 °C та відносній вологості не більше 80%.

Технічні характеристики
⚙️ Модель: FNIRSI BTM-24
⚙️ Тип: тестер акумуляторних батарей
⚙️ Підтримувана напруга: 12 В / 24 В
⚙️ Діапазон тестування CCA: 0–2000 А
⚙️ Стандарти CCA: CCA / IEC / EN / DIN / JIS / GB
⚙️ Типи акумуляторів: AGM / GEL / EFB / заливні свинцево-кислотні
⚙️ Вимірювані параметри: напруга / внутрішній опір / CCA / SoC / SoH
⚙️ Тестування: акумулятора / запуску / навантаження / заряджання
⚙️ Режими встановлення: на автомобілі / поза автомобілем
⚙️ Дисплей: 2,4" кольоровий TFT
⚙️ Режими дисплея: денний / нічний
⚙️ Мови: китайська / англійська
⚙️ Розміри: 80,52 × 155,76 × 28,15 мм
⚙️ Вага: приблизно 479 г
⚙️ Робоча температура: −5…40 °C
⚙️ Максимальна відносна вологість: ≤80%

Параметри діагностики акумулятора
⚙️ SoH 0–60%: стан акумулятора — поганий
⚙️ SoH 60–80%: стан акумулятора — потребує уваги
⚙️ SoH 80–100%: стан акумулятора — хороший

Параметри тестування запуску
⚙️ Напруга під час запуску ≥10,2 В: хороший стан
⚙️ Напруга під час запуску 9,6–10,2 В: слабкий стан, рекомендується контроль
⚙️ Напруга під час запуску <9,6 В: низька, необхідна перевірка проводки та системи заряджання

Параметри тестування навантаження
⚙️ Мінімальна напруга >13,4 В: акумулятор і система заряджання — нормально
⚙️ Для системи 24 В: відповідне значення >25,6 В
⚙️ Мінімальна напруга >12,8 В: низька напруга, необхідно перевірити ремінь генератора та проводку

Параметри тестування заряджання
⚙️ Максимальна напруга >15,0 В: перенапруга, необхідно перевірити регулятор
⚙️ Для системи 24 В: перенапруга при >30,0 В
⚙️ Максимальна напруга >13,3 В: відповідно до таблиці виробника — перевірка акумулятора та проводки генератора
⚙️ >13,9 В: генератор працює на відмінному рівні
⚙️ >13,7 В: генератор працює на хорошому рівні
⚙️ >13,5 В: генератор працює нормально
⚙️ >13,3 В: рекомендується перевірити стан генератора

Комплектація
📦 Тестер акумуляторних батарей FNIRSI BTM-24 — 1 шт.
📦 Інструкція користувача — 1 шт.
📦 Кабель передачі даних — 1 шт.
📦 Сумка для зберігання — 1 шт.

   FNIRSI BTM-24 — універсальний інструмент для швидкої діагностики акумуляторів і автомобільних електричних систем. Завдяки підтримці 12 В та 24 В, тестуванню CCA до 2000 А, вимірюванню внутрішнього опору, оцінюванню SoC і SoH, а також режимам перевірки запуску, навантаження та заряджання, він підходить для використання в автосервісах, майстернях та під час технічного обслуговування транспорту.
