Вимірювальний інструмент FNIRSI LCR-ST2 (комплект LCR-ST2 Set2: пінцет + тестовий затискач)

Вимірювальний інструмент FNIRSI LCR-ST2 (комплект LCR-ST2 Set2: пінцет + тестовий затискач)

   FNIRSI LCR-ST2 — компактний багатофункціональний вимірювальний прилад для перевірки електронних компонентів. Він поєднує можливості LCR-метра та ESR-метра, автоматично визначає тип компонента та дозволяє вимірювати опір, ємність, індуктивність, діоди й постійну напругу до ±30 В. Прилад підтримує п'ять тестових частот від 100 Гц до 100 кГц, чотири рівні тестового сигналу та режими послідовного/паралельного еквівалента.

   Версія Set2 (Plus) додатково комплектується Kelvin-тестовим затискачем, що дозволяє виконувати точні чотирипровідні вимірювання більших або вивідних компонентів. Для дрібних SMD-компонентів передбачені пінцетні наконечники, тому один прилад можна використовувати для різних типів електронних компонентів.

Особливості
🔹 Широкий діапазон вимірювань. Прилад вимірює опір від 10 мΩ до 10 МОм, ємність від 1 пФ до 22 мФ та індуктивність від 1 мкГн до 10 Гн. Також передбачено перевірку діодів із прямою напругою до 0,7 В та вимірювання постійної напруги до ±30 В.
🔹 П'ять тестових частот. Доступні частоти 100 Гц, 120 Гц, 1 кГц, 10 кГц і 100 кГц. Це дозволяє підбирати режим вимірювання залежно від типу компонента та завдання.
🔹 Чотири рівні тестового сигналу. Рівень вимірювального сигналу можна вибирати в межах 0,1 / 0,3 / 0,6 / 1,0 В RMS. Це допомагає оптимізувати стабільність вимірювання для різних компонентів.
🔹 Два способи підключення. Пінцет з прямим і вигнутим наконечниками зручний для дрібних компонентів, а Kelvin-тестовий затискач призначений для більших або вивідних компонентів та чотирипровідних вимірювань.
🔹 Розширена індикація параметрів. Прилад відображає D/Q/Z/X/θ/ESR, підтримує автоматичне розпізнавання R/C/L, одночасне відображення двох параметрів, функції HOLD, Max/Min та автоматичний поворот екрана.

Переваги
✔ Пінцетний формат
✔ Kelvin-затискач
✔ 100 кГц
✔ Автовизначення R/C/L
✔ Вбудований акумулятор
✔ HD кольоровий дисплей

Застосування
✅ Перевірка SMD-компонентів
✅ Тестування резисторів
✅ Перевірка конденсаторів
✅ Вимірювання котушок
✅ Перевірка діодів
✅ Контроль ESR
✅ Сортування компонентів
✅ Ремонт електроніки
✅ Лабораторні вимірювання

Опис інтерфейсів
🔸 Type-C — роз'єм для заряджання вбудованого акумулятора та підключення кабелю.
🔸 Пінцетні наконечники — призначені для безпосереднього контакту з малогабаритними компонентами, зокрема SMD.
🔸 Kelvin-тестовий затискач — використовується для чотирипровідного вимірювання більших і вивідних компонентів.
🔸 1,47" HD-дисплей — відображає вимірювані параметри та налаштування приладу.
🔸 Магнітне кріплення — дозволяє зручно фіксувати або зберігати прилад.

Інструкція до використання
1️⃣ Увімкніть FNIRSI LCR-ST2 та дочекайтеся запуску вимірювального режиму.
2️⃣ Виберіть відповідний тип підключення — пінцетні наконечники для дрібних компонентів або Kelvin-затискач для більших компонентів.
3️⃣ За необхідності виконайте калібрування за допомогою комплектної пластини короткого замикання.
4️⃣ Встановіть необхідну тестову частоту: 100 Гц, 120 Гц, 1 кГц, 10 кГц або 100 кГц.
5️⃣ Виберіть потрібний рівень тестового сигналу: 0,1 / 0,3 / 0,6 / 1,0 В RMS.
6️⃣ Підключіть вимірюваний компонент до контактів приладу, забезпечивши надійний електричний контакт.
7️⃣ Дочекайтеся стабілізації показань та перегляньте значення на дисплеї.
8️⃣ За потреби використовуйте режими HOLD, Max/Min, послідовного або паралельного еквівалента та функцію сортування компонентів.
9️⃣ Після завершення роботи від'єднайте компонент та вимкніть прилад.

Заходи безпеки

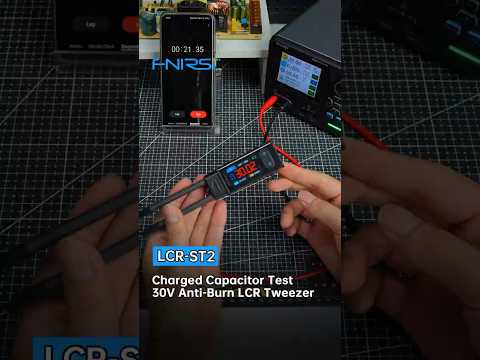

⚠️ Не перевищуйте допустиму вимірювальну напругу ±30 В.
⚠️ Не підключайте до вимірювання компоненти або схеми з напругою, що перевищує допустимий діапазон.
⚠️ Перед вимірюванням конденсаторів переконайтеся, що вони повністю розряджені.
⚠️ Не використовуйте прилад під дощем, у тумані або в умовах підвищеної вологості.
⚠️ Не допускайте падіння, сильних ударів і механічних пошкоджень.
⚠️ Зберігайте прилад у сухому та чистому місці, захищеному від прямого сонячного проміння, вологи та надмірного тиску.
⚠️ Якщо дисплей не вмикається або прилад працює нестабільно через низький рівень заряду, своєчасно заряджайте вбудований акумулятор.
⚠️ Дотримуйтесь робочих температурних умов, рекомендованих виробником.

Технічні характеристики
⚙️ Модель: FNIRSI LCR-ST2
⚙️ Тип: LCR/ESR-метр
⚙️ Формат: вимірювальний пінцет
⚙️ Вимірювання опору: 10 мΩ–10 МОм
⚙️ Вимірювання ємності: 1 пФ–22 мФ
⚙️ Вимірювання індуктивності: 1 мкГн–10 Гн
⚙️ Перевірка діодів: пряма напруга ≤0,7 В
⚙️ Вимірювання напруги: ±30 В
⚙️ Тестові частоти: 100 Гц / 120 Гц / 1 кГц / 10 кГц / 100 кГц
⚙️ Рівні тестового сигналу: 0,1 / 0,3 / 0,6 / 1,0 В RMS
⚙️ Вимірювані параметри: D / Q / Z / X / θ / ESR
⚙️ Режими еквівалента: послідовний / паралельний
⚙️ Функції: автоматичне визначення R/C/L, HOLD, Max/Min, сортування компонентів
⚙️ Дисплей: 1,47" HD кольоровий
⚙️ Автоматичний поворот дисплея: так
⚙️ Акумулятор: літієвий, 300 мА·год
⚙️ Час роботи: до ≈3 год
⚙️ Інтерфейс заряджання: Type-C
⚙️ Розміри: 31 × 170,7 × 20,3 мм
⚙️ Вага: ≈60,8 г
⚙️ Робоча температура: 0…50 °C, вологість ≤75%
⚙️ Температура зберігання: −20…60 °C, вологість ≤75%

Точність вимірювання
⚙️ Ємність 1 пФ–1 нФ: 2% ±3 розряди на 1/10/100 кГц; на 100 Гц/20 Гц вимірювання не заявлено.
⚙️ Ємність 1 нФ–1 мкФ: 2% ±3 розряди на 100 Гц/20 Гц; 0,5% ±3 розряди на 1/10 кГц; 5% ±3 розряди на 100 кГц.
⚙️ Ємність 1 мкФ–1 мФ: 2% ±3 розряди на 100 Гц/20 Гц/1 кГц/10 кГц; 5% ±3 розряди на 100 кГц.
⚙️ Ємність 1 мФ–22 мФ: 5% ±3 розряди на 100 Гц/20 Гц та 1 кГц.
⚙️ Індуктивність 1–10 мкГн: 2% ±3 розряди на 1/10 кГц; 5% ±3 розряди на 100 кГц.
⚙️ Індуктивність 10 мкГн–1 мГн: 2% ±3 розряди на 100 Гц/20 Гц; 0,5% ±3 розряди на 1/10 кГц; 5% ±3 розряди на 100 кГц.
⚙️ Індуктивність 1 мГн–1 Гн: 2% ±3 розряди на 100 Гц/20 Гц та 1 кГц.
⚙️ Індуктивність 1–10 Гн: 5% ±3 розряди на 100 Гц/20 Гц та 1 кГц.
⚙️ Опір 10 мΩ–1 Ω: 2% ±3 розряди на 100 Гц/20 Гц, 1/10/100 кГц.
⚙️ Опір 1 Ω–1 кΩ: 1% ±3 розряди на 100 Гц/20 Гц та 10 кГц; 0,5% ±3 розряди на 1 кГц; 5% ±3 розряди на 100 кГц.
⚙️ Опір 1 кΩ–1 МОм: 1% ±3 розряди на 100 Гц/20 Гц та 10 кГц; 0,5% ±3 розряди на 1 кГц.
⚙️ Опір 1–10 МОм: 5% ±3 розряди на 100 Гц/20 Гц та 1 кГц.

Комплектація
📦 Вимірювальний пінцет FNIRSI LCR-ST2 — 1 шт.
📦 Сумка для зберігання — 1 шт.
📦 Вигнутий наконечник — 1 шт.
📦 Пластина короткого замикання — 1 шт.
📦 Kelvin-тестовий затискач — 1 шт.
📦 Кабель передачі даних / заряджання — 1 шт.
📦 Інструкція — 1 шт.

   FNIRSI LCR-ST2 Set2 — практичний вимірювальний інструмент для радіоаматорів, майстрів з ремонту електроніки та інженерів. Поєднання пінцетного формату, широких діапазонів вимірювання, частоти до 100 кГц, автоматичного розпізнавання компонентів та Kelvin-тестового затискача робить його зручним як для роботи з дрібними SMD-компонентами, так і для точного контролю більших компонентів.
