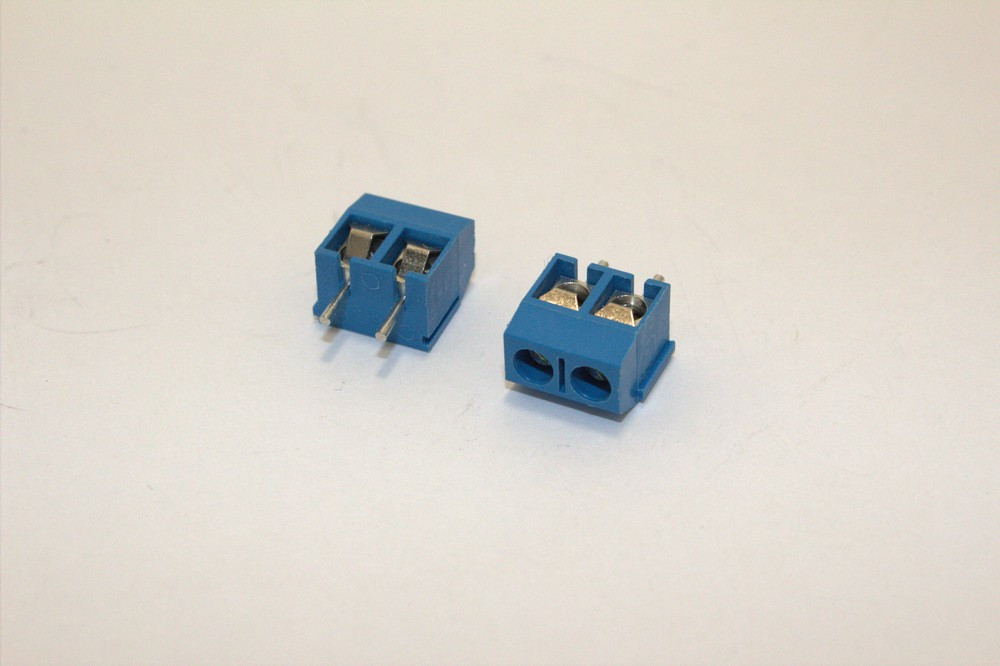

Клемна колодка KF301-5.0-2P

Клемна колодка на плату KF301-5.0-2P

   Клемна колодка KF301-5.0-2P — компактний і надійний електричний роз’єм для друкованих плат, який забезпечує безпечне підключення проводів та стійкість до механічних навантажень. Використовується у промислових та побутових електронних проектах для стабільного контакту і швидкого монтажу проводів.

Особливості:
🔹 Пітч (Pitch) 5.0 мм — оптимальна відстань між контактами для друкованих плат.
🔹 Кількість полюсів: 2P — стандарт при підключенні живлення.
🔹 Гвинти M2.5 зі сталі, цинкування — надійне фіксування проводів.
🔹 Захист дротів: фосфорна бронза, покриття Ni або нержавіюча сталь.
🔹 Штифтова частина: латунь з покриттям оловом — стабільна провідність.
🔹 Корпус: PBT, UL94V-0 — стійкість до високих температур та механічних впливів.

Переваги:
✔ Висока електрична надійність до 300V, 16A.
✔ Стійкість до перенапруги AC2000V/1 хв.
✔ Широкий діапазон проводів: 22–14 AWG.
✔ Температурна витримка: -30°C ~ +120°C.
✔ Легкий монтаж і демонтаж проводів завдяки гвинтовому фіксатору.

Застосування:
✅ Підключення проводів на друкованих платах.
✅ Промислова електроніка та побутові пристрої.
✅ Системи автоматики, контролю та живлення.
✅ Проекти DIY і прототипування електроніки.

Опис інтерфейсів:
🔸 Полюси: 2P.
🔸 Гвинти: M2.5 для фіксації проводів.
🔸 Діапазон проводів: 22–14 AWG.
🔸 Корпус: PBT UL94V-0, контактні штифти: латунь з олов’яним покриттям.
🔸 Захист дротів: фосфорна бронза з Ni покриттям або нержавіюча сталь.

Інструкція до використання:
1️⃣ Вставте оголений кінець дроту (4.5–5 мм) у клему.
2️⃣ Закрутіть гвинт M2.5 для фіксації проводу.
3️⃣ Переконайтесь у надійному контакті перед подачею напруги.
4️⃣ Не перевищуйте допустимі напругу та струм.
5️⃣ У разі демонтажу відкрутіть гвинт і акуратно витягніть провід.

Заходи безпеки:
⚠️ Не перевищуйте номінальний струм та напругу.
⚠️ Уникайте контакту з вологим середовищем.
⚠️ Не розбирайте корпус силою.
⚠️ Використовуйте лише рекомендовані дроти та монтажні інструменти.

Технічні характеристики:
⚙️ Модель: KF301-5.0-2P
⚙️ Пітч: 5.0 мм
⚙️ Полюси: 2P
⚙️ Гвинти: M2.5, сталь, цинкування
⚙️ Захист дроту: фосфорна бронза, Ni покриття або нержавіюча сталь
⚙️ Контактна частина: латунь з олов’яним покриттям
⚙️ Корпус: PBT, UL94V-0
⚙️ Номінальна напруга: 300V
⚙️ Номінальний струм: 16A
⚙️ Витримує напругу: AC2000V/1 хв
⚙️ Діапазон проводів: 22–14 AWG
⚙️ Температурний діапазон: -30°C ~ +120°C
⚙️ Максимальна температура пайки: +250°C протягом 5 сек
⚙️ Довжина зняття ізоляції дроту: 4.5–5 мм

Комплектація:
📦 Клемна колодка KF301-5.0-2P ×1

   KF301-5.0-2P — надійне рішення для електричних з’єднань на платах у промислових та побутових проектах.
