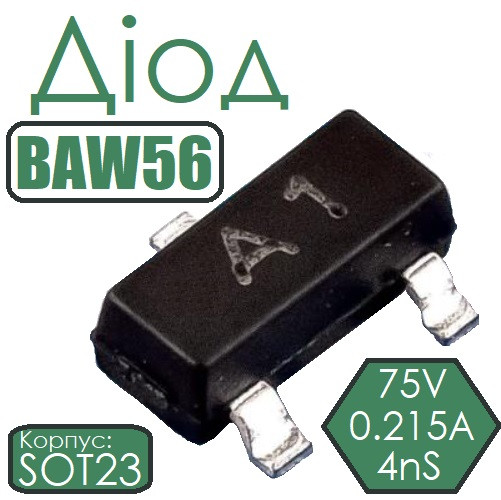

Діод BAW56 0.215А 75V 4nS SOT23

Діод BAW56 0.215А 75V 4nS SOT23

   Діод BAW56 – це високошвидкісний компонент із загальним анодом, призначений для використання в сучасних електронних схемах. Завдяки компактному корпусу SOT23 і чудовим характеристикам, він підходить для застосування в пристроях, що потребують надійності та високої швидкодії.

Особливості:

1. Тип діода – швидкий діод Ultrafast: Відновлення займає лише 4 нс, що забезпечує високу швидкодію.
2. Компактний корпус SOT23: Ідеальний для поверхневого монтажу (SMD).
3. Структура з двома діодами: З'єднання через загальний анод.
4. Максимальний робочий струм 0.215 А: Забезпечує стабільну роботу в низькострумових схемах.
5. Максимальна зворотна напруга 75 В: Підходить для схем із середньою напругою.
6. Максимальний імпульсний струм 4 А: Витримує короткочасні перевантаження.
7. Низький зворотний струм (500 нА): Зменшує втрати енергії.
8. Широкий температурний діапазон: Працює за температур від -65°C до +150°C.

Переваги:

• Висока швидкодія для динамічних схем.
• Компактність для використання в пристроях із обмеженим простором.
• Енергоефективність завдяки низькому зворотному струму.
• Надійність у широкому діапазоні температур.
• Підтримка високих імпульсних струмів.

Застосування:

• Перемикальні схеми.
• Випрямлячі струму.
• Захисні схеми.
• Інвертори та стабілізатори.
• Сучасна побутова та промислова електроніка.

Технічні характеристики:

• Корпус: SOT23.
• Тип діода: Швидкий діод Ultrafast.
• Структура: 2 діоди із загальним анодом.
• Максимальний робочий струм: 0.215 А.
• Максимальна зворотна напруга: 75 В.
• Максимальний імпульсний струм: 4 А.
• Максимальна напруга у прямому напрямку (25°C): 1.25 В.
• Час відновлення: 4 нс.
• Робоча температура: -65°C ... +150°C.
• Мощність розсіювання (25°C): 0.25 Вт.
• Спосіб монтажу: Поверхневий (SMD).

Комплектація:

• Діод BAW56 0.215А 75V 4nS SOT23 – 1 шт.

   Цей діод забезпечує високу швидкодію, компактність та надійність, що робить його чудовим вибором для різних електронних застосувань.
