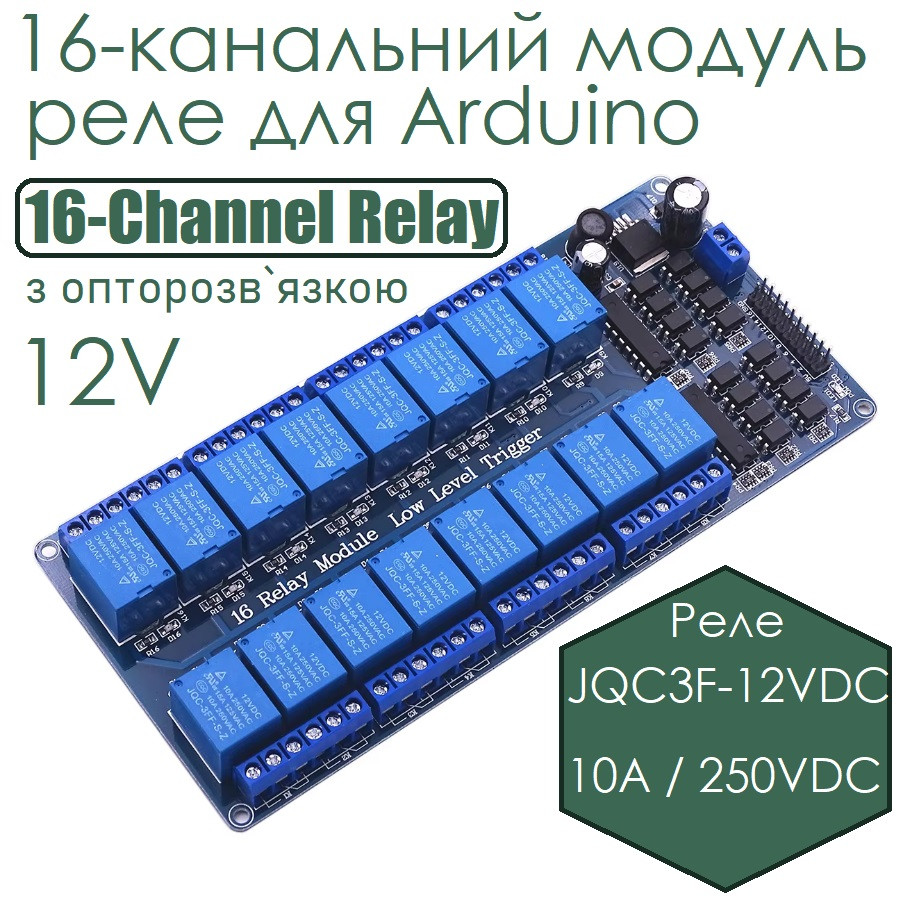

16-канальний модуль реле для Arduino 12V 16-Channel Relay з опторозв`язкою

>16-канальний модуль реле для Arduino 12V 16-Channel Relay з опторозв`язкою

   16-канальний модуль реле для Arduino 12V 16-Channel Relay – це багатофункціональний модуль, призначений для керування різноманітними пристроями на основі сигналів низької напруги. Завдяки опторозв’язці та підтримці високого струму, цей модуль є чудовим вибором для автоматизації, контролю навантажень та інших проектів з використанням мікроконтролерів, таких як Arduino, ARM, AVR та інші.

Особливості:

1. Діапазон напруги керуючого сигналу: Сигнал тригера працює з низьким рівнем від 0 до 2 В, а напруга високого рівня не повинна перевищувати 5 В.
2. Опторозв'язка: Використовується оптопара для ізоляції сигналу, що забезпечує стійкість до перешкод і стабільну продуктивність. Для активації потрібен тригерний струм лише 3 мА.
3. Можливість індивідуального керування: Кожен із 16 каналів можна вмикати або вимикати незалежно один від одного.
4. Вихідні параметри: Можливість підключення навантаження до 220В AC 10A або до 30В DC 10A.
5. Незалежні контакти: Кожне реле має незалежні загальні контакти (COM), що забезпечує зручність підключення різних сигналів.
6. Індикатори стану: Кожне реле має світлодіодний індикатор для візуального відображення стану (вкл/викл).
7. Просте підключення: Дизайн інтерфейсів з клемами для зручного підключення навантажень і живлення.
8. Зручний монтаж: На друкованій платі передбачено 4 монтажні отвори для кріплення.
9. Низький струм споживання: Струм одного реле становить 15-25 мА.

Переваги:

1. Оптична ізоляція: Захищає від перешкод і покращує стабільність роботи в складних умовах.
2. Масштабованість: Можливість керування одразу 16 каналами робить модуль універсальним для великих проєктів автоматизації.
3. Незалежні реле: Кожне реле має окремий COM порт, що дозволяє підключати різноманітні пристрої.
4. Простота інтеграції: Модуль легко працює з Arduino, 8051, AVR, PIC, DSP, ARM, MSP430 та іншими контролерами з логікою TTL.
5. Міцність: Металевий корпус і надійні компоненти забезпечують довговічність роботи.

   Релейний модуль має три інтерфейси – для підключення керуючого пристрою (мікроконтролера, комп'ютера), для підключення керованих приладів до реле, для підключення живлення 12В:

• для підключення релейного модуля до керуючого пристрою використовується 20-піновий інтерфейс. Контакти GND і 5V для підключення 5, висновки 1 - 16 для підключення керуючого сигналу;
• для підключення керованих приладів до реле на платі є 48 контактів-затискачів (по 3 на кожне реле);
• для підключення живлення 12 В використовується 2 контакти затискача.

   Живлення релейного модуля здійснюється або від керуючого пристрою або від зовнішніх джерел живлення (блоків живлення, батарей).

Застосування:

• Автоматизація будівель
• Системи дистанційного керування
• Керування освітленням та іншими електроприладами
• Проєкти на основі Arduino та інших мікроконтролерів
• Інші електронні проєкти, які потребують багатоканального керування

Технічні характеристики:

• Кількість каналів: 16
• Робоча напруга: 12 В DC
• Напруга керуючого сигналу: 0-2 В (низький рівень), до 5 В (високий рівень)
• Максимальна комутація: 10A 250V AC або 10A 30V DC
• Струм одного реле: 15-25 мА
• Інтерфейс керування: Arduino, 8051, AVR, PIC, DSP, ARM, MSP430, логіка TTL
• Розмір друкованої плати: 178×80×18 мм
• Вага: ~230 г

Комплектація:

• 1 * 16-канальний модуль реле для Arduino 12V 16-Channel Relay з опторозв’язкою

   16-канальний модуль реле для Arduino 12V – це потужний інструмент для керування електроприладами через мікроконтролери, що підтримують логіку TTL. Він має високу стійкість до перешкод, зручний у використанні та ідеально підходить для проєктів з автоматизації завдяки можливості комутації великої кількості навантажень.
