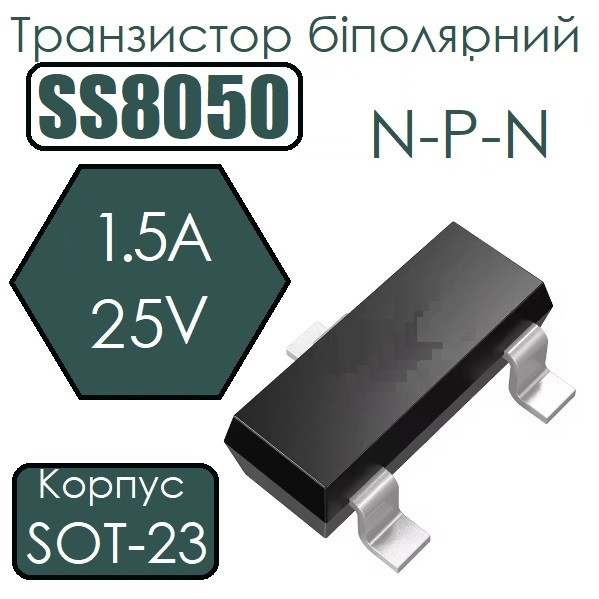

Транзистор біполярний SS8050 1.5A 25V NPN SOT-23

Транзистор біполярний SS8050 1.5A 25V NPN SOT-23

   Транзистор SS8050 - це надійний біполярний транзистор типу NPN, розроблений для роботи в низьковольтних і середньовійських схемах. Завдяки високому коефіцієнту підсилення і здатності проводити значний струм, цей транзистор знаходить застосування у широкому спектрі електронних пристроїв, включаючи підсилювачі, комутатори та регулятори струму. Компактний корпус SOT-23 робить його ідеальним для мініатюрних пристроїв, де важлива економія простору.

   Особливості:

• Тип транзистора: NPN біполярний транзистор, який проводить струм, коли база має позитивний потенціал відносно емітера.
• Максимальна напруга колектор-емітер (Vce): 25 В, що дозволяє використовувати його в низьковольтних схемах.
• Максимальний струм колектора (Ic): 1.5 А, що забезпечує здатність керувати значними навантаженнями.
• Корпус: SOT-23, сприяє економії простору на платі.

• Потужність розсіювання: До 625 мВт, що є оптимальним для більшості застосувань середньої потужності.
• Низький рівень насичення: Це означає менші втрати потужності при роботі в режимі насичення.
• Посилення струму (hFE): Від 100 до 300, що забезпечує ефективне підсилення сигналу.
• Температурний діапазон: Від -55°C до +150°C, що забезпечує надійність у широкому діапазоні умов експлуатації.

   Застосування:

1. Підсилювачі сигналів: Використовується для підсилення аналогових сигналів в аудіо підсилювачах та інших системах.
2. Перемикання високих струмів: Ідеально підходить для використання в електронних перемикачах і реле.
3. Регулятори струму: Застосовується в регуляторах напруги та струму, де потрібен високий струм колектора.
4. Керування світлодіодами: Може використовуватися для керування потужними світлодіодами та іншими джерелами світла.
5. Захист схем: Використовується для побудови схем захисту від перевантаження по струму.

   Технічні характеристики:

• Корпус: SOT23
• Структура: NPN
• Схема з'єднання: Одиночний
• Макс. напруга колектор-база: 40 V
• Макс. напруга колектор-емітер: 25 V
• Макс. напруга емітер-база: 5 V
• Макс. постійний струм колектора: 1.5 А
• Потужність розсіювання: 0.3 Вт
• Гранична частота (Ft): 100 МГц
• Коефіцієнт передачі струму (діапазон): 120 – 400
• Спосіб монтажу: SMD монтаж
• Тип упаковки: Стрічка на котушці

   Транзистор SS8050 є універсальним компонентом для багатьох електронних застосувань. Завдяки своїй здатності працювати з високими струмами та низькою напругою, він підходить для різних застосувань від підсилення до перемикання та регулювання струму. Його компактний корпус SOT-23 забезпечує ефективну інтеграцію в сучасні електронні пристрої, де важлива економія простору. SS8050 забезпечує надійну та стабільну роботу, що робить його ідеальним вибором для широкого спектру електронних проектів.
