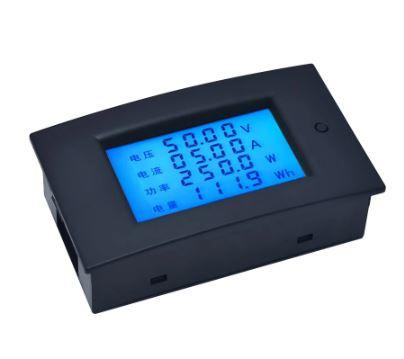

Вольтметр-амперметр WZ-DM20 с LED-дисплеєм, 4 дюйма, DC7.5-100V 20A

WZ-DM20 – це багатофункціональний вольтметр-амперметр 20A. Він може вимірювати струм до 20A максимум без шунта. Він може вимірювати поточну напругу, струм, потужність, енергію.

Функції:

1. Вимірювання напруги

2. Вимірювання струму

3. Вимірювання потужності

4. Вимірювання енергії

5. Функція сигналізації високої напруги

6. Функція сигналізації про низьку напругу

7. Функція сигналізації про вихід за межі допустимого діапазону

8. Декілька параметрів відображаються одночасно

9. Підтримка функції пам'яті параметрів

10. Підтримка режим енергозбереження

11. Можна встановити поточний діапазон

Параметри:

1. Назва продукту: Багатофункціональний вольтметр-амперметр WZ-DM20 20A

2.Номер продукту: WZ-DM20

3.Робоча напруга: 7,5–100 В постійного струму

4. Робочий струм: <10 мА

5. Виміряна напруга: 7,50–99,99 В постійного струму

6. Виміряний струм: 0,00A-20,00A

7. Номінальна потужність: 20A / 2 кВт

8. Статистика енергії: 0-9999 кВтг

9. Діапазон робочих температур: -10 ℃ ~ 50 ℃
10. Діапазон робочої вологості: 0%-95% RH

11.Розмір метра: 90*53*29 мм

Встановлення режиму:

1. встановити підсвічування:

1.1.Натисніть кнопку, щоб увімкнути або вимкнути підсвічування. Вимкнення підсвічування може знизити споживання енергії.

2. статистика енергії:

2.1.Він використовується для очищення статистики енергії та перезапуску статистики.

2.2.Крок 1: Утримуйте кнопку доти, доки в області відображення потужності не відобразиться «CLrE».

2.3.Крок 2: Відпустіть кнопку і увійдіть в інтерфейс Clear Energy Statistics, значення енергетичної статистики буде блимати.

2.4. Крок 3: Утримуйте кнопку, доки в області відображення потужності не відобразиться «PASS». Це означає, що очищення статистики енергоспоживання успішно очищене.

2.5.Відпустіть кнопку та поверніться до звичайного відображення інтерфейсу.

2.6. Статистичне значення енергії не буде видалено, якщо протягом 5 секунд після кроку 2 не буде виконано жодних операцій.

3. встановити значення сигналу напруги:

3.1.Він використовується для налаштування функції сигналізації високої напруги та функції сигналізації низької напруги.

3.2.Крок 1: Утримуйте кнопку, доки в області відображення потужності не відобразиться «USET».

3.3. Крок 2: Відпустіть кнопку та увійдіть до інтерфейсу установки аварійного значення напруги.

3.4. Екран відображає значення аварійного сигналу високої напруги XX.XH в області відображення напруги в одиницях напруги. Старший біт продовжуватиме блимати.

3.5. Екран відображає значення аварійного сигналу низької напруги XX.XL в поточній області відображення в одиницях напруги.

3.6. Крок 3: Натисніть кнопку, щоб встановити значення миготливого біта. Значення може збільшуватися від 0 до 9 по черзі, але зменшуватися.

3.7. Крок 4: Автоматичне перемикання на наступний біт та миготіння без будь-яких дій протягом 3 секунд після кроку 3.

3.8.Крок 5: Натисніть кнопку, щоб встановити значення миготливого біта. Значення може збільшуватися від 0 до 9 по черзі, але зменшуватися.

3.9. Крок 6: Встановіть 6-бітове значення параметра, виконавши ті ж кроки для XX.XH і XX.XL.

3.10.Крок 7:

4.Встановити Дисплей Мова:

4.1. WZ-DM20 підтримує відображення англійською та китайською мовами. Використовується для встановлення мови відображення. Мова за замовчуванням – англійська.

4.2.Крок 1: Утримуйте кнопку, доки в області відображення потужності не відобразиться «LANG», а в області відображення енергії не відобразиться «UAGE».

4.3. Крок 2: Відпустіть кнопку та увійдіть до інтерфейсу налаштування мови Дисплей.

4.4. Екранний дисплей EN або CN в області напруги.

4.5.EN означає, що мова відображення – англійська.

4.6.CN означає, що мова відображення – китайська.

4.7. Крок 3: Натисніть кнопку для перемикання EN або CN.

4.8. Крок 4: Утримуйте кнопку, доки в області відображення потужності не відобразиться «PASS». Це означає, що мова Дисплей встановлена успішно.

4.9. Відпустіть кнопку і поверніться до звичайного інтерфейсу.

4.10. Встановлене значення не буде збережено, якщо протягом 5 секунд після кроку 3 не виконується жодних дій.

Примітка:

1. WZ-DM20 може підключатися безпосередньо до навантаження без шунта.

2. Перед включенням живлення необхідно правильно підключити дроти, інакше WZ-DM20 буде пошкоджено.

3. Шунт повинен бути правильно підключений.

4. Він не водонепроникний і не може використовуватися на відкритому повітрі.

5.Перед використанням прочитайте посібник з експлуатації та опис.
