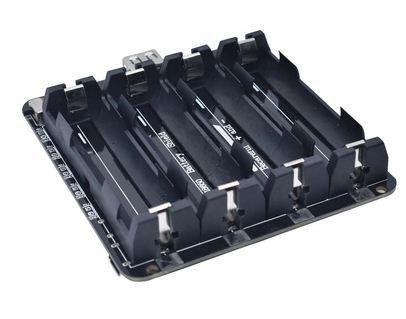

Модуль автономного живлення 4×18650 з виходами 5 В / 2 А та 3 В / 1 А

Модуль поєднує тримач для чотирьох Li-Ion акумуляторів 18650, зарядну частину та підвищувальний перетворювач 5 В. Він підходить для автономного живлення Arduino, ESP32/ESP8266, Raspberry Pi, Orange Pi, датчиків, контролерів та іншої низьковольтної електроніки.

Навантаження можна під'єднати до USB-A 5 В або до контактних майданчиків 5 В і 3 В. Для виходу 5 В у картці товару заявлено струм до 2 А, для 3 В — до 1 А.

Особливості

  • Чотири елементи 18650. Плата розрахована на Li-Ion акумулятори формату 18650. Для спільної паралельної батареї варто використовувати однакові справні елементи однієї моделі, близької ємності та з близькою напругою перед встановленням.
  • Виходи 5 В та 3 В. Напруга 5 В формується підвищувальним перетворювачем і доступна через USB-A та контактні майданчики. Додатковий 3-вольтовий вихід розрахований на струм до 1 А, а для 5 В у картці заявлено до 2 А.
  • Заряджання на платі. Встановлені акумулятори можна заряджати без окремого зарядного пристрою для кожного елемента. У вихідних характеристиках зазначено вхід 5–8 В і струм заряджання до 1 А.
  • Керування 5-вольтовим виходом. На модулі є орган керування, яким можна вимикати підвищувальний перетворювач без від'єднання кабелю від навантаження.
  • Не повноцінний UPS. Для цієї ревізії описано короткочасне зникнення 5 В під час підключення або відключення зовнішнього живлення. Тому для систем, де перезавантаження неприпустиме, потрібен спеціалізований UPS-модуль.

Переваги

  • До чотирьох 18650
  • Виходи 3 та 5 В
  • USB-A на платі
  • Вбудоване заряджання

Застосування

  • Arduino, ESP32 та ESP8266;
  • Raspberry Pi та Orange Pi;
  • портативні датчики;
  • робототехнічні проєкти;
  • автономні макети;
  • DIY-джерела живлення.

Опис інтерфейсів

  • USB-A: вихід 5 В для сумісних пристроїв.
  • Майданчики 5V/GND: пряме дротове підключення 5-вольтового навантаження.
  • Майданчики 3V/GND: додатковий низьковольтний вихід до 1 А.
  • Вхід заряджання: роз'єм залежить від ревізії; у вихідній картці одночасно згадані micro-USB та USB Type-C, тому перед вибором кабелю слід звірити фактично встановлений роз'єм за фото або отриманою партією.

Інструкція

  1. Підберіть однакові справні Li-Ion акумулятори 18650 з близьким рівнем заряду.
  2. Встановіть елементи строго відповідно до позначень «+» та «−» на платі.
  3. Під'єднайте відповідне джерело до зарядного входу та зарядіть акумулятори.
  4. Підключіть навантаження до USB-A 5 В або до потрібних контактних майданчиків 5 В/3 В.
  5. Увімкніть вихід і перевірте напругу перед підключенням чутливої електроніки.

Заходи безпеки

  • ⚠️ Не встановлюйте 18650 зі зворотною полярністю — це може пошкодити плату та акумулятори.
  • ⚠️ Не змішуйте нові й зношені елементи, різні моделі, ємності або акумулятори з великою різницею напруги.
  • ⚠️ Не використовуйте пошкоджені, перегріті чи деформовані Li-Ion елементи.
  • ⚠️ Не перевищуйте допустимий струм виходів і не допускайте короткого замикання.
  • ⚠️ Для критичного обладнання не використовуйте модуль як гарантовано безшовний UPS.

Технічні характеристики

  • Тип: модуль автономного живлення та заряджання
  • Акумулятори: до 4×18650 Li-Ion
  • Вихід 5 В: до 2 А за даними картки товару
  • Вихід 3 В: до 1 А
  • Вхід заряджання: 5–8 В за даними картки товару
  • Максимальний струм заряджання: до 1 А
  • Основний вихід: USB-A
  • Додаткові виходи: контактні майданчики 3 В та 5 В
  • Керування виходом 5 В: на платі
  • Акумулятори в комплекті: немає

FAQ

Чи з'єднані чотири акумулятори послідовно?
Ні. У модулях такого типу 18650 утворюють низьковольтний паралельний блок, а 5 В формує підвищувальний перетворювач. Самостійно з'єднувати встановлені елементи послідовно не можна.

Чи можна встановити менше чотирьох акумуляторів?
Подібні плати можуть працювати з меншою кількістю елементів, однак доступна ємність і струм залежать від акумуляторів. Для штатної роботи чотиримісного модуля краще використовувати комплект однакових 18650.

Чи підійде як UPS для Raspberry Pi?
Не як гарантовано безперебійний UPS. У картці цієї ревізії прямо зазначено короткочасне відключення 5-вольтового виходу під час зміни зовнішнього живлення.

Який зарядний роз'єм — micro-USB чи Type-C?
У старому описі є суперечність: текст згадує Type-C, а характеристики — micro-USB. Плата випускається в різних ревізіях, тому роз'єм конкретної партії краще перевіряти за фотографією.

Чи можна заряджати смартфон?
USB-A може живити сумісне 5-вольтове USB-навантаження в межах можливостей перетворювача, але протоколи USB-PD або Quick Charge для цієї позиції не заявлені.

Які 18650 краще використовувати?
Однакові якісні елементи однієї моделі, близького віку та стану, попередньо вирівняні за напругою.

Комплектація

  • модуль автономного живлення на 4×18650 — 1 шт.;
  • акумулятори 18650 до комплекту не входять.

Цей модуль є зручною основою для автономного 3/5-вольтового живлення Arduino, ESP, Raspberry Pi та іншої DIY-електроніки. Під час проєктування важливо врахувати струм навантаження, стан акумуляторів і відсутність гарантованого безшовного перемикання живлення.

📝 Примітка: Виробник може змінювати характеристики, комплектацію та зовнішній вигляд без попереднього повідомлення.

Характеристики
Основні атрибути
Країна виробникКитай
СтанНовий
ТипШілд
Тип модуляСиловий
