Радіоконструктор Імітатор сигнализації М171 Модуль

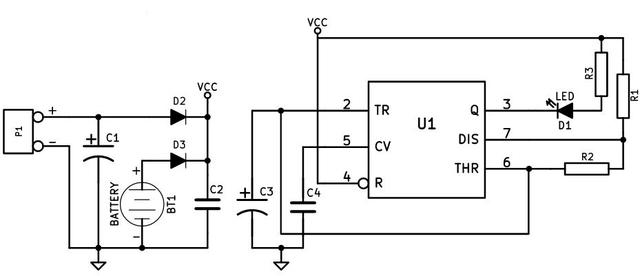

Даний конструктор дозволяє зібрати маленький та ефективний пристрій - імітатор сигналізації, єдиним завданням якого є періодичне запалювання світлодіоду, як у справжніх охоронних системах. Цього може бути достатньо, щоб відлякати потенційного злодія, якщо ви з будь-яких причин не можете встановити повноцінну охоронну сигналізацію. Також, пристрій може бути цікавий в ігрових та освітніх цілях. Особливістю конструкції є можливість живлення як від зовнішнього джерела, так і від батареї типу крона. При пропаданні основного живлення перемикання на батарею відбудеться автоматично. Робота схеми заснована на класичному варіанті включення таймера 555 в режимі прямокутного генератора сигналу. Тимчасові характеристики коливань визначаються ланцюжком R1-R2-C3. Світлодіод D1 запалюватиметься в той момент, коли на виході Q буде низький рівень. Резистор R3 є струмообмежувальним та задає яскравість світіння світлодіода. Діоди D2, D3 дозволяють пристрою автоматично перемикатися на батарейне живлення за відсутності основного. Напруга зовнішнього живлення завжди повинна бути на 2-3 В більша, ніж на батареї. Завдяки застосуванню малоспоживаючого варіанту таймера 555 пристрій може працювати безперервно до 1 місяця від однієї батареї.
