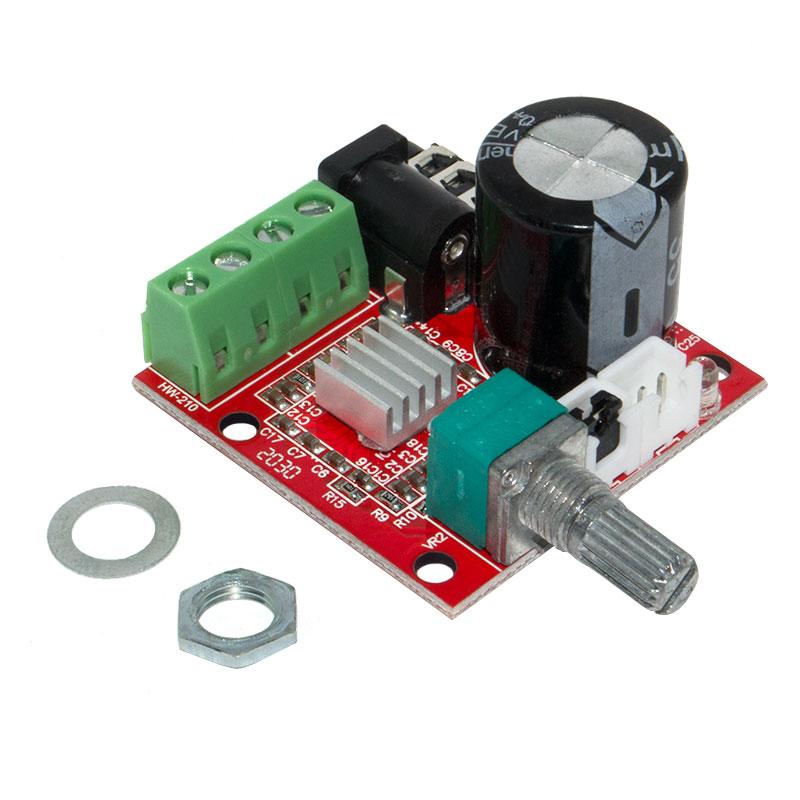

Мініатюрний підсилювач класу D на PAM8610 (2х10W) HW-210 з регулятором гучності

Модуль PAM8610 являє собою потужний і економічний двоканальний підсилювач класу D з регулюванням потужності. Даний підсилювач є покращеною версією мініатюрного низьковольтного підсилювача PAM8610 . Модуль можна використовувати в домашньому кінотеатрі, портативних колонках, автомобільних колонках і інших акустичних системах.

Плата модуля спроектована на базі мікросхеми PAM8610 , підлаштування резистора і інших допоміжних компонентів. Перевагами мікросхеми PAM8610 в порівнянні з PAM8403є: висока вихідна потужність, максимальний ККД (коефіцієнт корисної дії) і т.д. Низький коефіцієнт нелінійних спотворень дозволяє одержати високу якість звучання при достатній вихідної потужності. Особливістю даного підсилювача є можливість регулювати гучність звукових сигналів. Завдяки змінному резистору підсилювач може відтворювати звук без сторонніх шумів. Змінюється гучність за допомогою підлаштування резистора опором 50 кОм. Максимальна вихідна потужність складає 15 Вт на канал при навантаженні опором 4 Ом. При потужності понад 10 Вт необхідно встановити додаткове охолодження мікросхеми.

На платі підсилювача є 2 роз'єми для підключення перемичок:

Також на платі розташовано 2 клемника для підключення каналів:

Для забезпечення функціонування пристроїв обладнано роз'ємом 3,5 мм.

Підключений до джерела живлення від зовнішнього джерела живлення. Діапазон напруги живлення підсилювача складає від 7 до 15 В постійного струму. Подається напруга живлення за допомогою гнізда харчування 5.5 х 2.1 мм. Сигналізує про подачу харчування світлодіод, який підключений до шини харчування.

На платі є 4 отвори для кріплення плати на плоскій поверхні.
