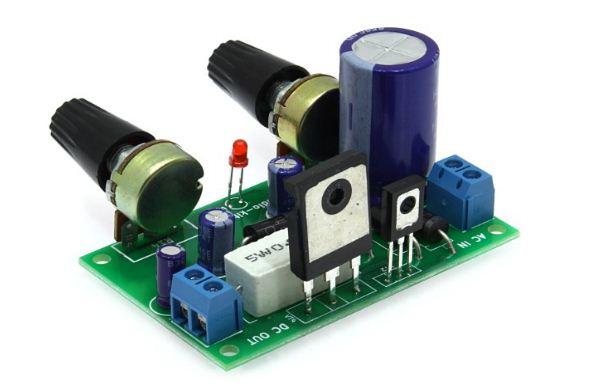

Радіоконструктор Лабораторний блок живлення М178.1 Модуль

   Пристрій має граничну вихідну потужність близько 100 ватів - 30В постійної напруги та струмом 3А, що ідеально підходить для вашої радіоаматорської лабораторії. За допомогою регулятора можна встановити будь-яке вихідне значення напруги до 30 В. Пристрій ефективно контролює вихідний струм. Ця функція забезпечує можливість обмежити струм при короткому замиканні та надмірному споживанні. Передбачено візуальну світлодіодну індикацію щодо перевищення встановленої величини струму.

Технічні характеристики

• Вхідна змінна напруга - 12-24В
• Вхідний струм макс. - 3A
• Вихідна напруга - 0...30В
• Вихідний струм - 2...3000мА
• Пульсації вихідної напруги менше - 0.01%
• Розмір плати ШхВхГ - 68х35х44мм

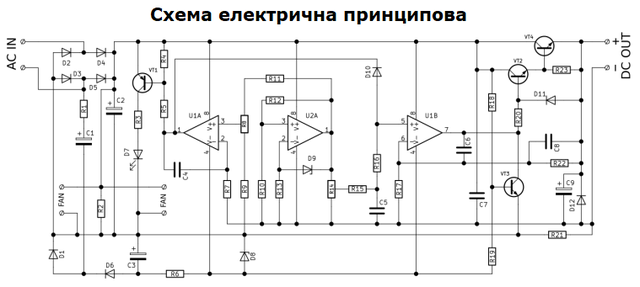

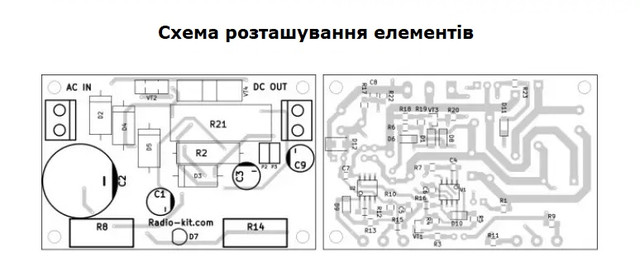

Опис схеми

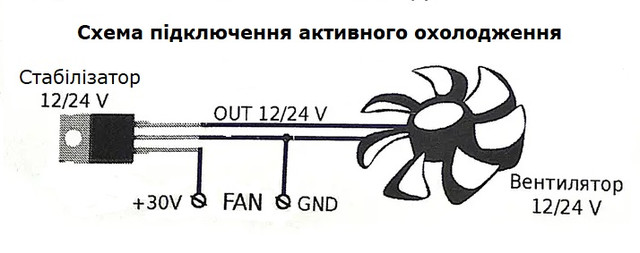

   Підібраний трансформатор з вторинною обмоткою 24В/3А, що підключається до роз'єму "AC IN". Напруга змінного струму з вторинної обмотки трансформатора випрямляється діодним мостом D2-D5. Випрямлена напруга на виході діодного моста згладжується фільтром R2, С2. На мікросхемі U1B зібрано вузол регулювання та стабілізації напруги. На мікросхемі U1А зібрано вузол регулювання та стабілізації струму. За допомогою транзистора VT1 та світлодіода D7 реалізовано індикацію переходу в режим стабілізації струму. На мікросхемі U2А зібрано джерело опорної напруги. Силовий регулюючий вузол формують транзистори VT2 та VT4. За допомогою змінного резистора R14 виставляється вихідна напруга, а за допомогою змінного резистора R8 задається обмеження струму. Вихідна напруга знімається з роз'єму "DC OUT" На контактах P2, P3 "FAN" присутня напруга 30 вольт, до якої в залежності від вибраного вентилятора та стабілізатора можна підключити активне охолодження пристрою.
