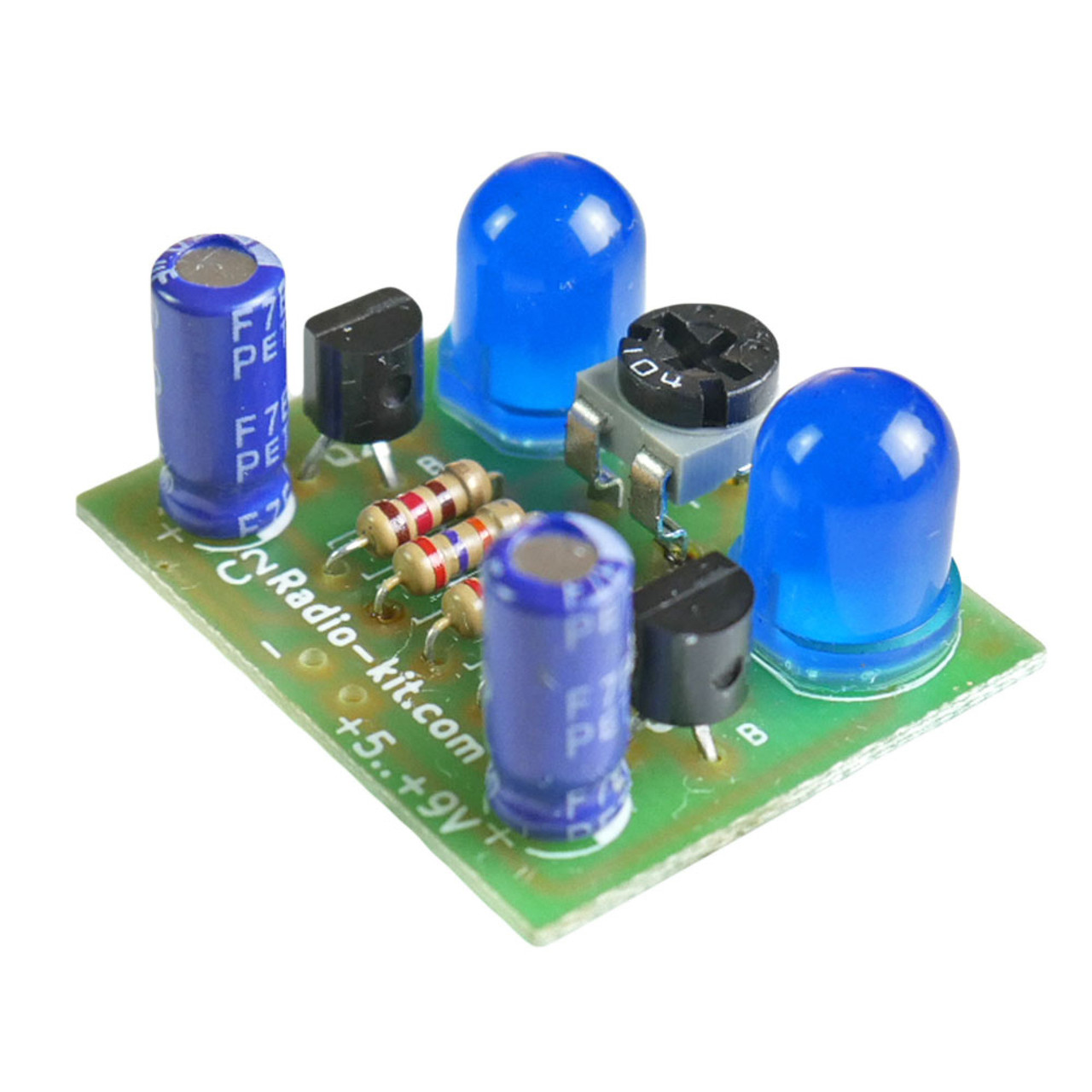

Радиоконструктор Світловий ефект мультивібратор-мигалка, 2 синіх світлодіода K122B

   У початківців радіоаматорів особливим інтересом користуються пристрої, що мають просту електричну схему, що містить невелику кількість деталей,що володіють простотою збірки і як правило відсутністю наладки. Проста мигалка складається з двох світлодіодів і двох транзисторів, не викличе труднощів при складанні, і є відмінним, наочним посібником для радіоаматора вивчає основи електроніки.

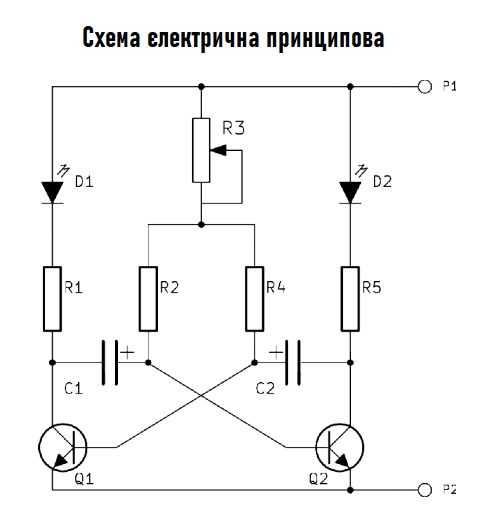

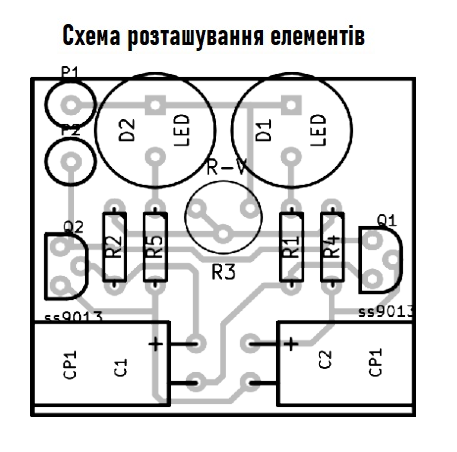

   Принципова схема мигалки показана на малюнку, являє собоюсиметричний мультивібратор. Розглянемо принцип роботи даної схеми докладніше.Нехай транзистор Q1 відкритий і світлодіод D1 світиться, а Q2 закритий і D2 згасло. Ліваобкладка конденсатора С1 підключена до загального проводу живлення, він починає заряджатисядо напруги живлення через резистори R2 і R3, з постійною часу R2R3C1. Але яктільки напруга на конденсаторі досягає +0,6 В, транзистор Q2 відкриється і світлодіодD2 запалиться, напруга на лівій обкладки С2 поміняється з +0,6 В до -Uпитания, щопризведе до закриття транзистора Q1, світлодіод D2 згасне. Конденсатор С2 заряджаєтьсячерез резистор R4 і процес повторюється.Симетричний мультивібратор називається тому, що тривалість імпульсу дорівнюєтривалості паузи. У цьому випадку R1=R5, R2=R4, C1= C3. Частоту перемикання можнарозрахувати за формулою: f=0,721/(R2+R3)⋅C2, де величина R2 і R3 в омах, а C2 у фарадах.
