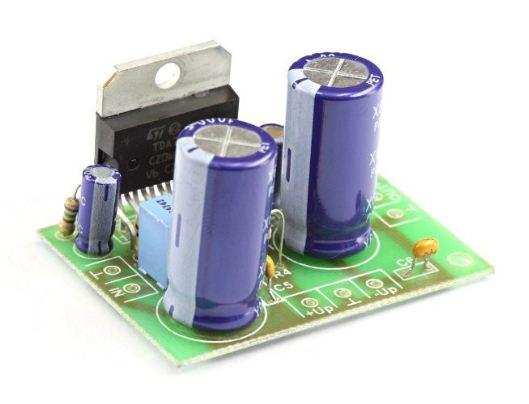

Радиоконструктор УНЧ 1х100Вт на TDА7294 К207

Область застосування

Цей набір дозволяє зібрати простий і потужний монофонічний підсилювач НЧ,що володіє малими габаритами, мінімальним числом елементів, широким диапазономпитающих напруг і опорів навантаження.

Технічні характеристики K/M-207, TDA7294

Напруга живлення . . . . . . . . . . . . . . . . . . . ±12 - ±40В

Частотний діапазон . . . . . . . . . . . . . . . . . . 40Гц - 20кГц

Максимальна вихідна потужність:

Uжив.±37В, Rн 8Ом . . . . . . . . . . . . . . . 100Вт

Uжив.±30В, Rн 4Ом . . . . . . . . . . . . . . . 100Вт

Коеф. гармонік:

Рвих=5Вт, F=1кГц . . . . . . . . . . . . . . . 0.005%

Рвих=0,1...50Вт, F=20Гц...20кГц . . . . <0.1%

Номінальна вхідна напруга . . . . . . . . . . . .700мВ

Опис підсилювача

У типовій схемі включення (TDA7294), УНЧ розвиває 70Вт синусоїдальної потужності нанагрузке 4\6\8 Ом при напрузі живлення відповідно ±27В, ±31В, ±35В. Музична потужність при цьому становить 100Вт. Для живлення пристрою, слід застосовувати джерело живлення з потужністю, не меншою, ніж номінальна потужність підсилювача. Додатково потрібно встановити фільтруючі конденсаторыпитания ємністю не менше 4700мкФ (рекомендується 10000мкФ) в кожне плече джерела. У випадку, якщо застосовується імпульсний блок живлення, потрібно пам'ятати, що піковий струм споживання підсилювача може в кілька разів перевищувати середній.

Примітки

УВАГА! Мікросхему U1 необхідно встановити на тепловідвід площею не менше 600кв.см. з застосуванням теплопроводящей пасти, враховуючи, що її корпус з'єднаний сотрицательным виводом джерела живлення.
