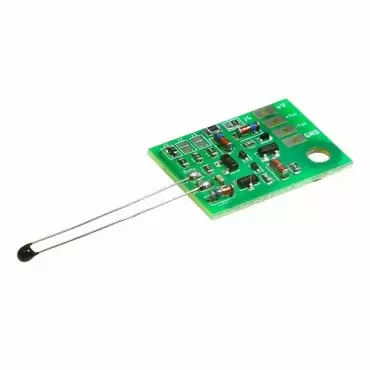

Пороговий термоконтроллер для вентиляторів 12/24 В M261.1

Опис

   Безліч електронних пристроїв, що працюють в умовах, коли вентилятор обертається вхолосту, і створюють при цьому постійний, дратівливий шум, прискорюючи знос вентиляторів. Функція даного термоконтроллера — зменшити шум від постійно працюючих вентиляторів, зупинивши їх до моменту, поки температура не перевищить заданий поріг. Модуль можна використовувати в системних блоках комп'ютерів, в блоках живлення, і будь-яких інших радіоелектронних пристроях, де використовується охолодження з допомогою вентиляторів. Пропонований термоконтроллер працює свентиляторами 12В або 24В, в режимі " старт-стоп, з гістерезисом 2-5°С.

Технічні характеристики

➔ Номінальна напруга живлення постійного струму, В ....... 12 або 24

➔ Допуск живлячих напруг,+\- % ............................................. 5

➔ Максимальний струм навантаження підключаються вентилятора(ів), 700 мА...

➔ Максимальний струм споживання схеми в допороговом стані,

➔ при живленні від джерела 12В, не більше, mA ................................ 14

➔ Кількість предустанавливаемых порогів температур ................. 4

➔ Значення вибраних порогів спрацьовування,°З ......... 50; 55; 60; 70;

➔ Точність спрацьовування, щодо обраного порога, +\-% ......... 5

➔ Гістерезис старт-стопу вентиляторів,°З...................................... 2-5

➔ Режим роботи терморегулятора ...................................... старт/стоп.

➔ Температурний діапазон роботи пристрою, °З ................... -30..+85

➔ Габаритні розміри Д*Ш*В, не більше, мм ............................ 24*17*4.

   Забороняється використовувати вентилятор(и) з сумарним струмом споживання, що перевищує 700mA! При установці модуля треба стежити, щоб висновки провідників в отворах плати не укоротилися на металеву основу, на яку буде кріпитися плата. Використовуйте ізолятор або припаивайте провідники поверхнево.

Опис роботи

   Термоконтроллер працює за принципом тригерній пристрої з гістерезисом. Гістерезис температур включення-вимикання вентилятора встановлений за замовчуванням 2-5°с. Якщо виміряна температура вище заданого порогу, попередньо встановленого за допомогою джамперів J1-J3, тоді керуючий транзистор Q3 лавиноподібно переходить у відкритий стан, і все напруга живлення прикладається до вентилятора — вентилятор працює на максимальних обертах. Якщо температура опускається нижче порога спрацьовування, на величину гістерезису 2-5 °С, тоді керуючий транзистор Q3 закривається лавиноподібно, і вентилятор зупиняється, зменшуючи шум, повністю. Термоконтроллер може працювати від джерела живлення постійного струму напругою 12 або 24 Вольт. Для вибору напруги роботи служить джампер J4. При замиканні J4 (пайкою) пристрій готовий до роботи від джерела 12В. Якщо джампер J4 не закорочений, від 24В. За умовчанням встановлено робоча напруга 12 Вольт. До модулю передбачено підключення декількох вентиляторів, на сумарний струм споживання, не перевищує 700mA!Пристрій налаштований на один з порогів, встановлених виробником. Поріг вибирається замиканням (пайкою) одного з джамперів J1-J3 або комбінацією їх. Закорочування J1 відповідає порогу 50°С, j2 - 55°С, j3 — 60°С. Комбінація J1+J2 встановлює поріг — 70 °С. Інші комбінації J1-J3 — можливі, але не гарантується зазначений гістерезис.

Температура спрацювання не повинна перевищувати 85 °С!!!

   За замовчуванням температура спрацьовування виставлена на рівні 50°С. В платі передбачено отвір для кріплення модуля, ø3.2мм. Терморезистор можна прикріпити до активного елемента або його радіатора для більш точного спрацьовування термоконтроллеру.
