Лабораторний блок живлення KORAD KA3005D

Лабораторний блок живлення KORAD KA3005D

Привітаємо вас на сайті radiostore.com.ua!

Будь-якому радіолюбленцю або професійному ремонтнику радіо або комп'ютерної техніки не раз доводилося «розкачувати» посаджений акумулятор, перевіряти справність ділянок ланцюгів, у розробників виникає часта потреба живити досвідчений зразок пристрою. Такі приклади можна приводити безліч, але в рідкісних випадках можна обійтися увімкненню в розетку змінної напруги 220 В електронного пристрою, якому всього-на-таки потрібно 5 В або 12 В, або 3.3 В постійної напруги. У таких випадках приходить на допомогу регульований блок постійної напруги, про який і піде мова далі.

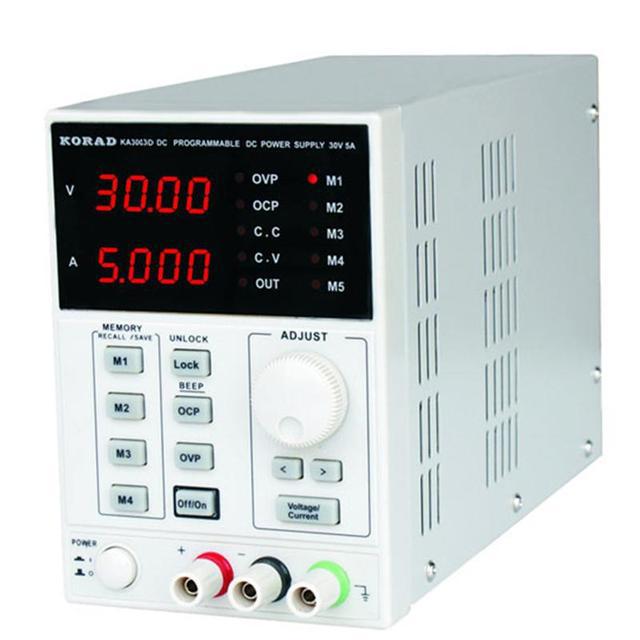

  Представляємо до вашої уваги регульований джерело живлення, або як його частіше називають, лабораторний блок живлення, KORAD KA3005D.

Це високоточне, яке добре зарекомендувало себе трансформаторне джерело постійної напруги з максимумом на виході 30 вольтів і забезпечує навантаження до 5 амперів, яке посів своє робоче місце не в одному десятці майстерень.

Коротке про його параметри:

·         Вихідна напруга регульована — від 0 до 30 В

·         Вихідний струм регульований — від 0 до 5 А

·         Захист від перевантаження та короткого замикання

·         Функція OCP (Over Current Protection) – захист по току

·         Функція OVP (Over Voltage Protection) — захист за напругою

·         Точність стабілізації напруги: = < 0,01% + 3 мВ

·         Точність стабілізації струму = < 0,02% + 3 мВ

·         Тосченість встановлення напруги — 10 мВ

·         Точність встановлення струму — 1 мА

Об эстетике

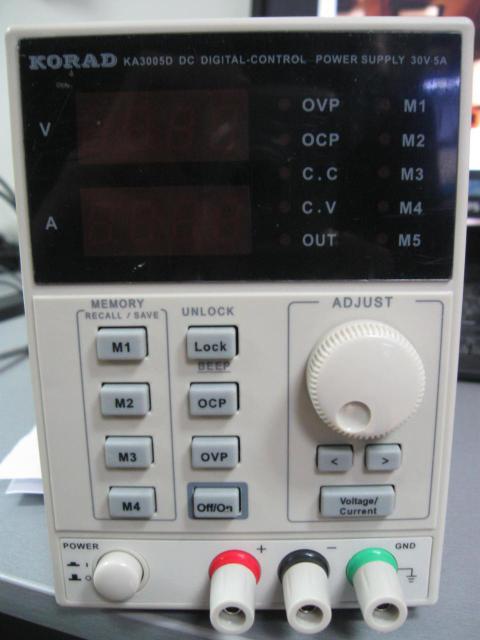

Зовнішній вигляд строгий і акуратний, у сірих тонах, корпус виготовлений із металу, лицьова панель з органами керування пластикова. Панель керування блоком живлення представлена двома дисплеями, на яких візуалізуються задані рівні напруги та струму на клемах джерела. Індикація струму відбувається до тисячних часток Амперів, напруги — до сотих часточок вольтів.

Налаштування

Увімкнення блока живлення відбувається механічною кнопкою "Power" внизу панелі керування. Кнопки керування гумові, їхнє натискання має звуковий супровід. KORAD KA3005D зрозумілий і простий у керуванні, є п'ять настроюваних комірок пам'яті з попередньо встановленими параметрами вихідного струму та напруги. Активація комірок відбувається кнопками М1, М2, М3, М4, активація п'ятої комірки відбувається через натискання кнопки M4 і наступного за ним повороту енкодера "Adjust” вправо. Про активацію будь-якої з комірок свідчить світлодіод, що палає на панелі. Кнопка Voltage/Current перемикає між режимами настроювання вихідної напруги або струму. Натискаємо кнопку один раз — входимо в режим встановлення напруги, про що свідчить цифра, що миготить, обертаємо енкодер "Adjust" вліво або вправо, змінюючи значення у більшу або меншу сторону, перемикання між знаками до та після точки (десятки, одиниці, десяті, соті значення вольтів) відбувається кнопками зі стрілками < і>. За таким самим принципом регулюється і струм — натискаємо кнопку Voltage/Current, переконуємося, що перейшли в режим встановлення струму (микання символів на дисплеї амперметра) і обертанням енкодера здійснюється необхідне настроювання. Кнопки OCP і OVP активують відповідні режими захисту за струмом і напруги. Натискання кнопки On/Off вимикає подавання напруги на клеми блока живлення, не вимикаючи повністю сам блок. Дуже корисна функція криється в кнопці "Lock", її тривале натискання блокує всі кнопки керування, щоб у процесі роботи випадково не були збиті встановлені параметри.

 Що всередині

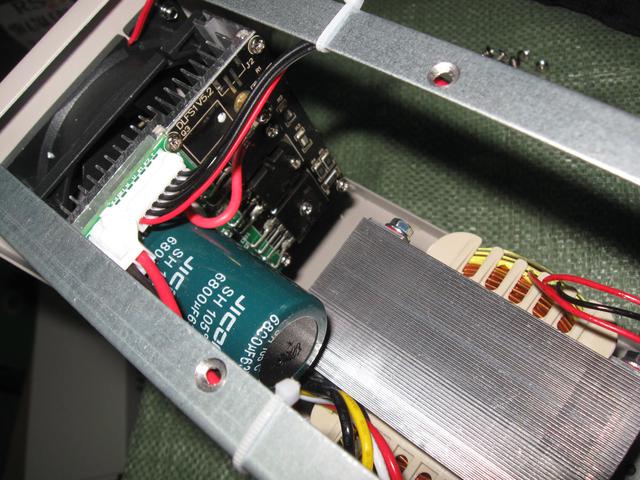

Тепер найцікавіше... Знімаємо кришку.

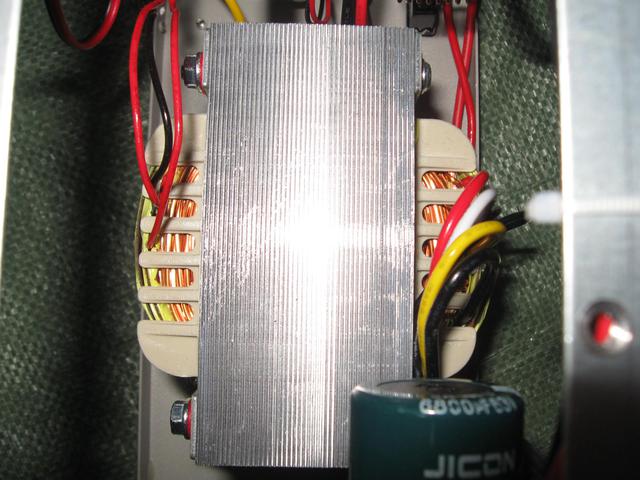

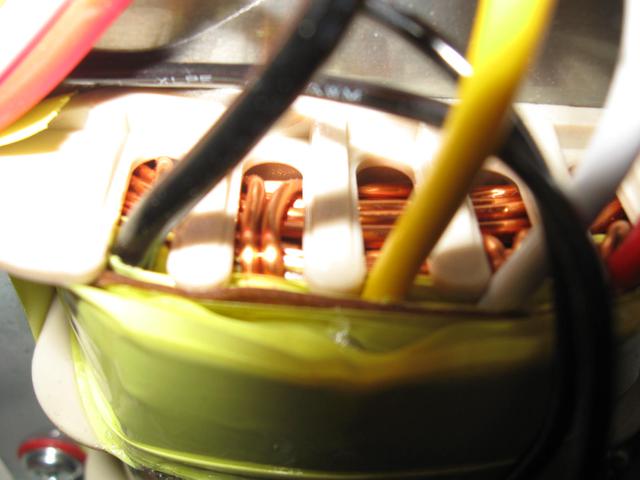

Обмотки трансформатора виготовлені з дроту досить гарної якості.

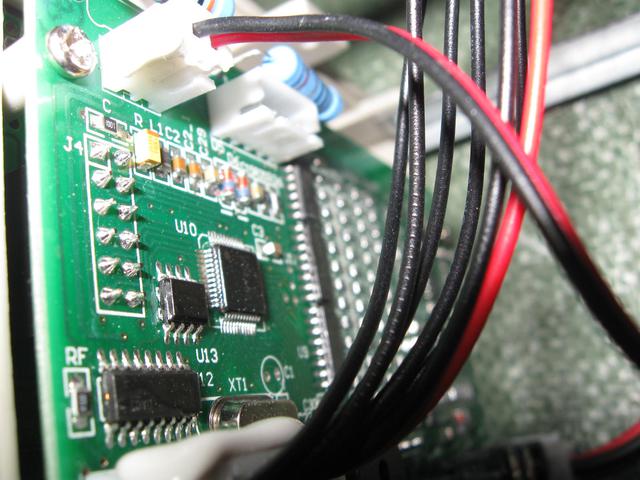

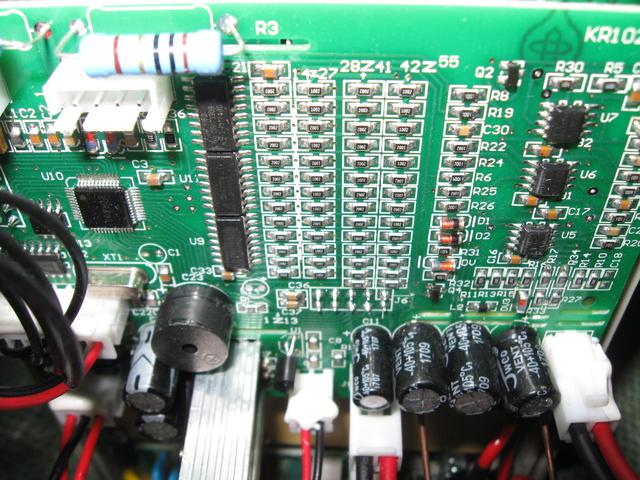

Схемотехніка звична та зрозуміла

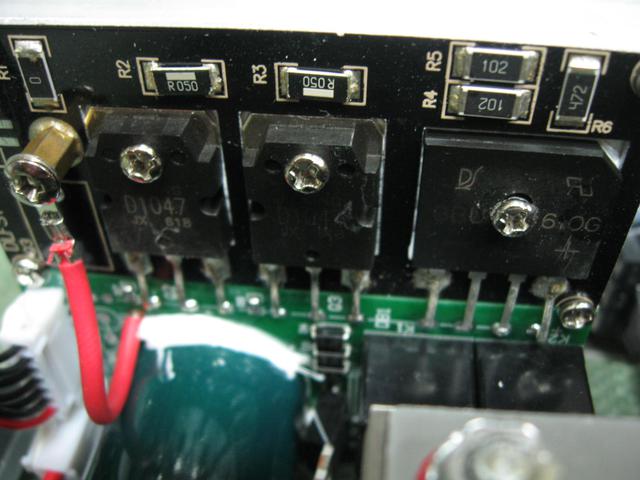

Якість паяння на досить високому заводському рівні.

Виводи

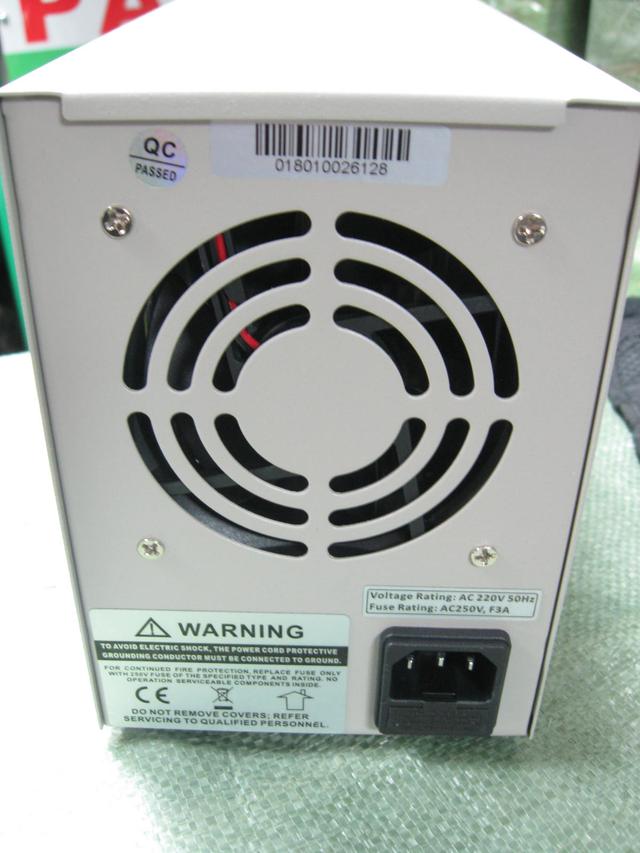

Вони намощуються самі. Маса блока живлення становить приблизно 4.5 кг. Він досить компактний: 26 см завдовжки, 16 см заввишки та завширшки 11 см — досить компактний і ергономічний. Точний. Надійний.

Купуючи ЛБП Korad KA3005D у нас Ви отримуєте гарантію на один рік і безплатну доставку!

Відгуки покупців про Korad KA3005D можна прочитати на сторінці товару тут.
